芯片良率保卫战：0.1μm传感器破封锁

——普瑞思高自研0.1μm粒子计数器，为国产半导体锻造“工业天眼”

???? 引言：一粒灰尘，百万损失

在芯片制造的微观世界里，“眼不见为净”可能是最危险的认知误区。

当半导体制程已迈入2nm节点，一个0.1微米（100纳米）的颗粒，足以覆盖数百个晶体管区域。这样的颗粒若落在光刻胶上，只需一颗——就能让整批晶圆报废，损失动辄数十万美元，召回成本甚至可达上亿美元。

SEMI标准F18明确规定：8-12英寸先进制程的晶圆表面，大于0.1μm的颗粒不得超过10颗/cm²。这意味着，芯片制造环境已从“宏观控制”进入“量子级洁净”时代。然而，长期以来，能检测0.1μm级粒子的“工业天眼”——0.1μm粒子计数器——一直被国外少数企业垄断。中国企业不仅要支付高昂采购成本，更面临供应链“卡脖子”风险。

第一章：为什么是0.1μm？——半导体洁净的“生死线”

1.1 工艺节点越先进，容忍粒径越小

随着制程从28nm向7nm、5nm、3nm乃至2nm演进，芯片上晶体管的特征尺寸不断缩小，对颗粒污染物的敏感粒径阈值同步下降。

根据ISO 14644-1标准，ISO 1级至4级洁净室（半导体先进制程常用等级）明确规定了0.1μm粒径的粒子浓度限值。这意味着，检测0.1μm粒径不是“加分项”，而是半导体洁净室的“标准配置”。

1.2 真正的威胁：看不见的“次微米杀手”

传统尘埃粒子计数器通常以0.3μm或0.5μm为检测下限，这在常规洁净室管理中足够。但在芯片制造场景中，存在一个巨大的监测盲区：

0.1μm~0.3μm颗粒：处于“光学检测灰色地带”，常规传感器无法有效捕捉，但它们足以造成金属互连桥接、接触孔堵塞；

次微米有机物：清洗液中的有机团聚体常小于30nm，传统颗粒计数器完全无法检测；

纳米气泡：超声清洗中产生的纳米气泡若控制不当，同样可能损伤晶圆表面。

仅监测≥0.5μm颗粒，就像用渔网捕沙——漏掉的才是真正的威胁。

1.3 国产化的战略紧迫性

据行业数据，一台进口0.1μm粒子计数器售价可达数十万至上百万元人民币，且交付周期长达12-16周。更关键的是，这类设备被列入部分国家的对华出口管制清单，成为半导体产业链的“断点”之一。

国产替代不仅是经济账，更是安全账。

???? 第二章：普瑞思高——0.1μm传感的“破冰者”

2.1 从0.3μm到0.1μm：跨越两个数量级的技术鸿沟

普瑞思高成立于2014年，是国内激光尘埃粒子计数传感器的先行者。公司主创人员在传感器行业深耕二十多年，掌握多项专利技术和核心算法。

公司现有产品线已覆盖0.3μm~10μm检测范围，包括：

PG-25/PG-20系列：0.3μm~10μm六粒径通道，流量1L或2.83L/min

PG-50/PG-VV5系列：28.3L大流量型号，符合ISO 4-9级标准

而0.1μm检测能力的突破，为国产芯片良率保卫战提供关键装备。

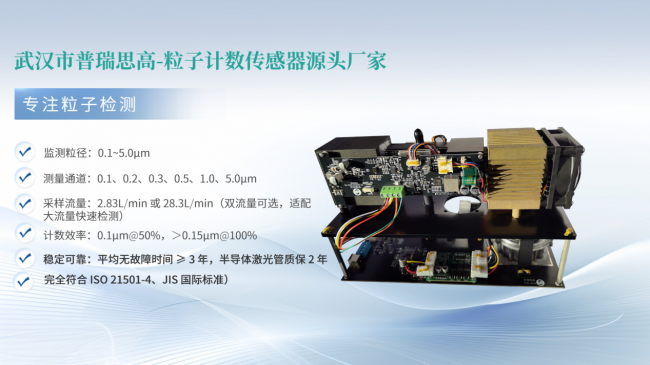

普瑞思高PG-1100 是一款利用激光散射原理精确测量空气中单位体积内的颗粒个数的激光粉尘传感器，主要特征：

1. 精准捕捉0.1μm粒子，满足国标计量 2、半导体激光管，寿命长，质保期两年。 3、鞘流设计，防积灰专利。 4、铝合金底板加独立风扇散热，稳定更可靠。

获国防工业颗粒物一级计量站认证

另外它涉及光学系统、气路设计、信号处理、噪声控制的全方位升级：

光学灵敏度提升：更小的粒径意味着散射光信号强度呈数量级下降（瑞利散射光强与粒径六次方成正比），需要更高功率、更稳定的激光光源和更精密的光学聚焦系统；

本底噪声控制：0.1μm级别的检测要求仪器自身的颗粒噪声几乎为零，这对气路密封、材料选型、装配工艺提出极致要求；

计数效率标准：ISO 21501-4规定，0.1μm粒径通道的计数效率需达到50%±20%，大于0.15μm颗粒计数效率需达到100%±10%。

普瑞思高通过自主研发的专利光机结构和核心算法，成功跨越了这些技术门槛。

2.2 产品矩阵：从“可检测”到“可集成”

普瑞思高的0.1μm粒子计数方案，并非单一的仪器设备，而是覆盖不同应用场景的产品矩阵：

这种“从模块到系统”的产品策略，让普瑞思高既能满足半导体设备厂商的嵌入式集成需求，也能服务晶圆厂的日常监测与合规认证。

2.3 对标国际：性能与成本的双重优势

据行业公开信息，国产0.1μm粒子计数器在性能上已可与国外产品持平，而价格大幅降低。普瑞思高的核心竞争优势体现在：

自主光学设计：掌握激光散射传感器核心光学组件设计与生产能力，不受国外供应链制约；

自动化标定产线：自研标定设备保证产品一致性和量产能力，为大规模部署提供成本优势；

快速响应服务：本土化技术支持团队，7×24小时响应，解决进口品牌“售后难、周期长”的痛点。

???? 第三章：应用场景——0.1μm传感器在芯片制造中的关键角色

3.1 场景一：洁净室环境监测（AMC控制）

在光刻区、刻蚀区、薄膜沉积区等核心工艺区域，ISO等级要求高达4级甚至更高。普瑞思高0.1μm传感器可部署于：

高效过滤器（HEPA/ULPA）下游：实时监测过滤器穿透情况；

光刻机周边：确保步进式光刻机镜头所在的超净环境；

晶圆传送盒（FOUP）内部：监测晶圆运输过程中的微污染。

3.2 场景二：清洗工艺过程控制

晶圆清洗贯穿芯片制造全流程，清洗液中的颗粒物直接决定晶圆表面洁净度。研究表明，若清洗液中颗粒物足够少，晶圆表面残留颗粒将大幅降低，同时可减轻滤膜压力、缩短过滤时间。

普瑞思高0.1μm传感器可应用于：

在线监测清洗液中的0.1微米颗粒，实时反馈过滤系统状态；

兆声/超声清洗槽中的气泡表征，优化清洗工艺参数；

去离子水（DI Water）品质监控，确保超纯水系统出水达标。

3.3 场景三：特种气体与化学品纯度检测

芯片制造使用大量特种气体（如硅烷、磷烷）和工艺化学品（光刻胶、显影液）。这些物料中的颗粒污染会直接转移至晶圆表面。

普瑞思高正在将0.1μm检测技术拓展至高压气体颗粒物检测领域——这项技术在集成电路、大宗气生产中具有重要作用，全球仅有极少数企业掌握。

???? 第四章：技术纵深——为什么0.1μm如此难？

4.1 光学挑战：瑞利散射的“六次方诅咒”

根据瑞利散射理论，颗粒对光的散射强度与粒径的六次方成正比。这意味着：

0.3μm颗粒的散射信号强度是0.1μm颗粒的 3⁶ = 729倍，换句话说，0.1μm颗粒的散射信号比0.3μm弱了近三个数量级。检测0.1μm颗粒，相当于在强背景噪声中提取极其微弱的信号——这对激光器功率、光电探测器灵敏度、信号放大电路的信噪比都提出了极高要求。

4.2 气路挑战：自污染控制

在0.1μm级别检测中，仪器本身的“自污染”可能超过被测颗粒数量。要求：

气路材料：选用低发尘、抗静电的特殊材料；

气路密封：任何微小泄漏都可能引入外部污染；

排气过滤：仪器排气须经HEPA过滤，避免对洁净室造成二次污染。

4.3 校准与溯源：没有“尺子”如何测量？

0.1μm级别的校准标准物质和溯源体系曾是国产化的“拦路虎”。普瑞思高通过与国家级计量院所合作，建立了可溯源的校准体系，确保检测数据的准确性和公信力。

???? 第五章：国产替代正当时——普瑞思高的使命与机遇

5.1 政策东风：供应链自主可控

在中美科技博弈背景下，半导体产业链的“国产替代”已上升为国家战略。从材料、设备到检测仪器，“去美化”成为晶圆厂的明确方向。

0.1μm粒子计数器作为洁净室检测的核心仪器，被纳入多个国产化替代项目清单。普瑞思高凭借自主技术，正成为晶圆厂“供应链安全”的关键供应商。

5.2 产业协同：从“单点突破”到“系统方案”

普瑞思高不仅提供传感器硬件，更致力于构建“传感器+软件+服务”的完整解决方案：

在线监测系统：多传感器组网，数据上传至MES/FMS系统；

数据分析平台：趋势分析、异常预警、过滤器寿命预测；

校准维护服务：定期校准、现场技术支持。

这种“产品+服务”的模式，帮助晶圆厂降低使用门槛，加速国产设备的导入进程。

5.3 未来展望：向50nm、20nm迈进

随着半导体制程向1nm乃至埃米（Å）时代演进，对颗粒检测的粒径阈值将进一步下探至50nm、20nm。普瑞思高已启动下一代超细颗粒物检测技术的预研，目标是将检测下限推进至0.05μm（50nm），为国产芯片的未来竞争储备“技术弹药”。

✅ 良率即生命，检测即防线

芯片制造的竞争，本质上是良率的竞争。而良率的竞争，正从工艺设备端延伸到环境控制端。一颗0.1μm的灰尘，看不见、摸不着，却能摧毁价值百万美元的晶圆。能够捕捉这颗灰尘的传感器，就是芯片制造防线的“前哨兵”。

普瑞思高用十余年的技术积累证明：国产传感器不仅能“看见”0.1μm的尘埃，更能为国产芯片的良率提升提供坚实保障。 在半导体产业链自主可控的征程中，这家武汉企业正扮演着“隐形守护者”的关键角色。

对于晶圆厂而言，部署国产0.1μm粒子监测系统已不再是“可选项”，而是保障产线稳定、供应链安全的战略必选项。
